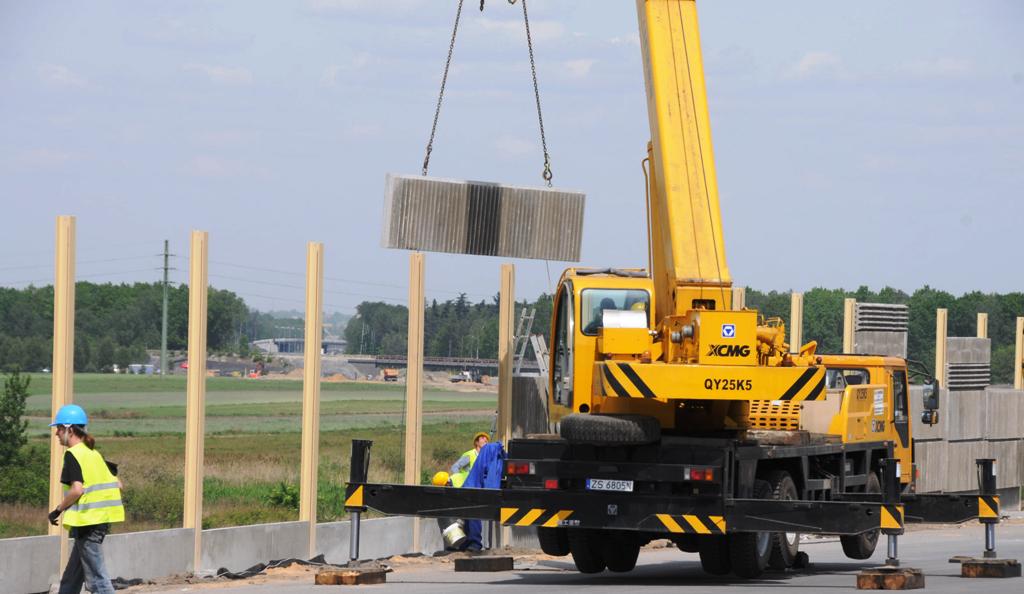

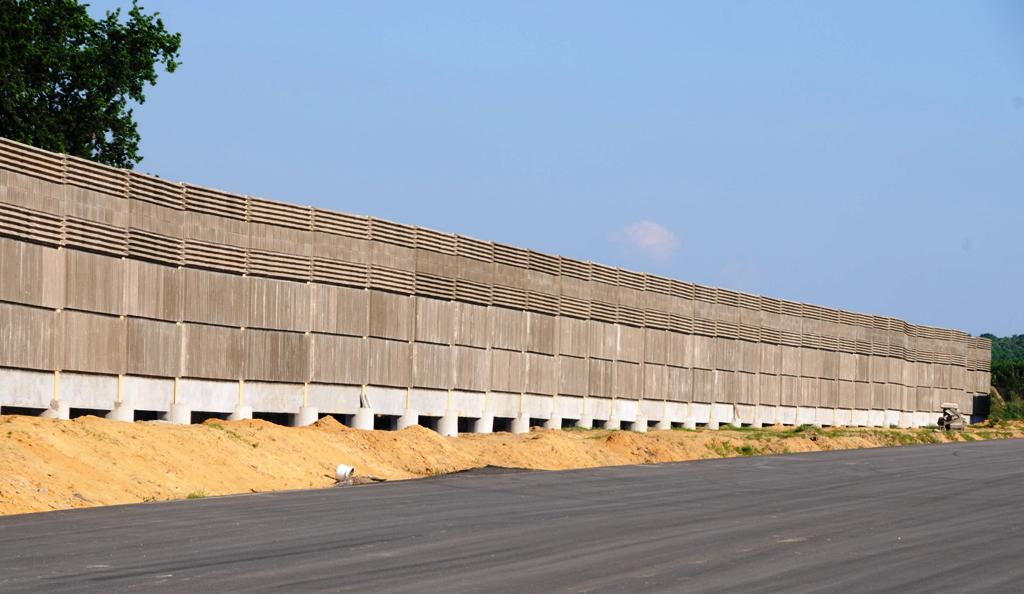

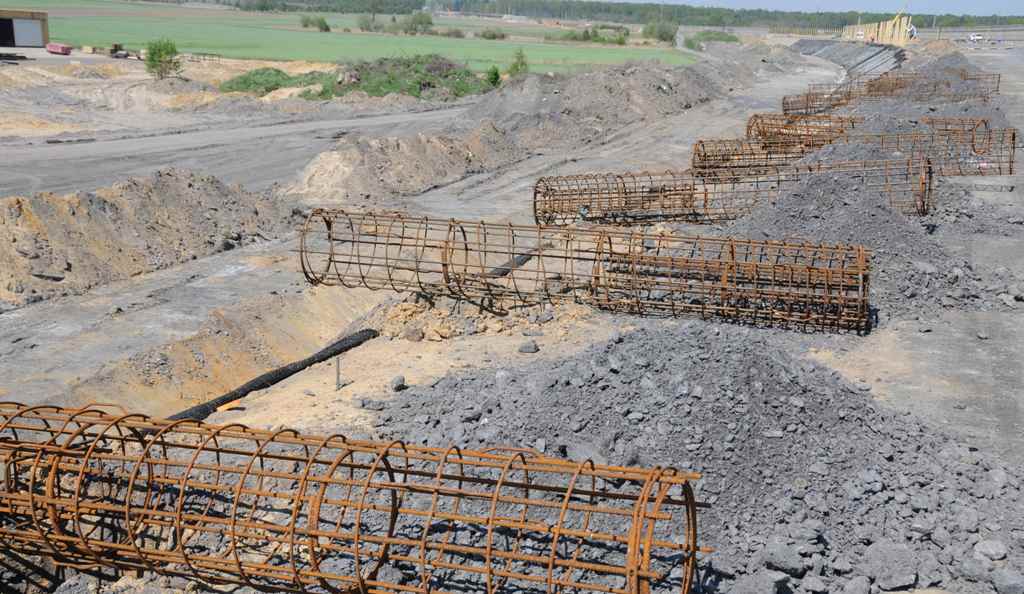

www.techbud.com.pl Przemek Czaja 4. BUDOWA POCHŁANIAJĄCO - ROZPRASZAJĄCYCH EKRANÓW AKUSTYCZNYCH - na przykładzie autostrady A-1 odcinek Sośnica - Bełk Ekrany akustyczne będące jednym z elementów budowy nowej drogi lub modernizacji już istniejącej wznoszone są prawie zawsze w końcowym etapie inwestycji.Często na ich realizacje pozostaje znacznie mniej czasu niż było to pierwotnie założone w harmonogramie.I choć pod względem czysto inżynieryjnym nie stanowią szczególnie trudnego wyzwania , to są sprawdzianem organizacji prac firmy wykonawczej oraz rzetelności dostawców poszczególnych elementów. Na poniższych zdjęciach przedstawiono w chronologicznej kolejności etapy budowy ekranów akustycznych TECHBUD typ I będących rozwiązaniem pochłaniająco-rozpraszającym na odcinku nowobudowanej autostrady A1 Sośnica ( Gliwice )- Bełk. Budowa rozpoczęła się w marcu 2009 roku , a zakończyła się w listopadzie 2009. Ogółem wybudowano 40000 metrów kwadratowych ekranów akustycznych. Wiertnica przy pracy - na potrzeby tej inwestycji wywiercono 2250 otworów średnicy 60 cm i średniej głębokości 4 metry. Magazyn zbrojenia koszowego ,ogółem zastosowano prawie 10 kilometrów tych elementów. Ekran miał 9 kilometrów długości, a skrajne odcinki były oddalone od siebie 15 km. Logistyka dostaw była kluczowym elementem budowy.Zbrojenie koszowe rozwożone na poszczególne partie ekranu. Ekran budowany na wysokim nasypie wzmocnionym utexem. Zbrojenie koszowe w otworze. Magazyn słupów wsporczych typu HEB 160. Na tej inwestycji według projektu stosowano nie tylko ocynkowane ,ale również pomalowane elementy. Słupy HEB osadzone w otworach i zbrojeniach ,jeszcze nie wypionizowane i nie ustabilizowane. Stabilizowanie słupa wsporczego w otworze i zbrojeniu. Konstrukcja gotowa do betonowania , dzięki odpowiednim formom można uzyskać dowolny kształt betonowej głowicy słupa wsporczego.Na tej inwestycji zastosowano głowice okrągłe ( walcowe ). Proces betonowania głowic. Głowice HEB-ów po zdjęciu form ,zarazem gotowa konstrukcja ziemna ekranów. Montaż płyt ( belek )podwalinowych jako podstawy pod panele akustyczne. Montaż paneli ( w stanie surowym ) pochłaniająco-rozpraszających TECHBUD typ I z płytami dźwiękochłonnymi CS-100-OT Montaż paneli ( w stanie surowym ) pochłaniająco-rozpraszających TECHBUD typ I z płytami dźwiękochłonnymi CS-50-OT ,czynność ta ze względu na pomalowane słupy wsporcze musi odbywać się z dużą precyzją. Przed malowaniem ekranu według projektu kolorystyczno - graficznego ,należy wykonać wszystkie prace ziemne ,w tym przypadku zniwelować prześwit pod belkami podwalinowymi. Próba kolorystyki ekranu. Ekran w pełni przygotowany do malowania. Gotowy ekran akustyczny o charakterystyce pochłaniająco - rozpraszającej. Na odległości ponad 4 kilometrów na ekranach akustycznych zastosowano również dyfraktory. wróć do spisu tematów czytaj dalej
